在測量中超聲波脈沖由傳感器(換能器)發出,聲波經液體表面反射后被同一傳感器接收或超聲波接收器,通過壓電晶體或磁致伸縮器件轉換成電信號,并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量,被測介質幾乎不受限制,可廣泛用于各種液體和固體物料高度的測量。

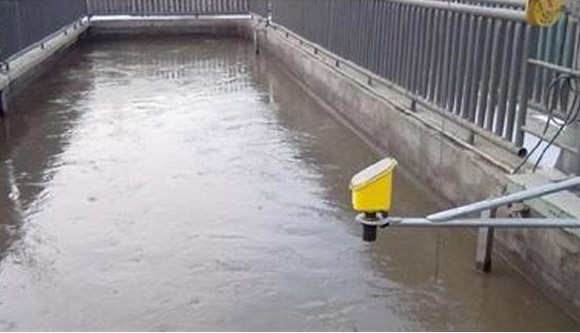

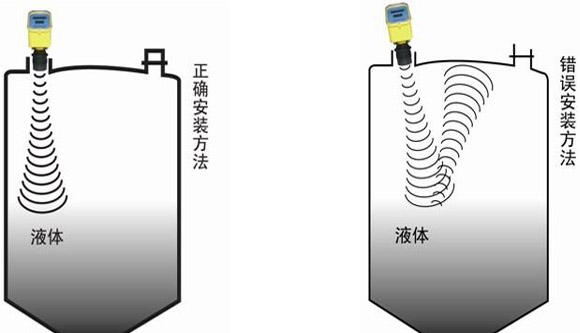

超聲波液位計安裝實例
具有抗干擾性強。可任意設置上下限節點及在線輸出調節,并帶有現場顯示,可選擇模擬量,開關量及RS485輸出,方便的與相關設施接口。 采用聚丙烯防水外殼。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物,不論酸、堿、鹽溶液,除強氧化性物料外,幾乎都對其無破壞作用,對幾乎所有溶劑在室溫下均不溶解,一般烷、烴、醇、酚、醛、酮類等介質上均可使用。 重量輕、不結垢、不污染介質。 無毒性??捎糜谒幤贰⑹称饭I(yè)設備安裝,維修極為方便。
現場條件
在下面的任何一種情況,要注意: 有泡沫的液體/固體 周圍有強電壓,強電流,強電磁干擾,盡量避免高電壓,高電流及強電磁干擾 大風和太陽直曬 強震動 超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器(換能器)發出,聲波經物體表面反射后被同一傳感器接收,轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。由于采用非接觸的測量,被測介質幾乎不受限制,可廣泛用于各種液體和固體物料高度的測量。
技術規格
電源:AC-220VDC-24V
輸出:4-20mA(16位D/A轉換)、RS485
環境溫度:-25℃-55℃

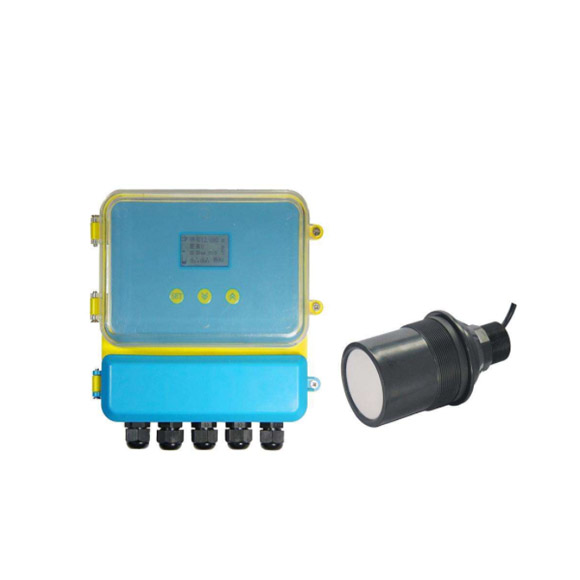

控制:二路繼電器(一體式) 四路繼電器(分體式)
