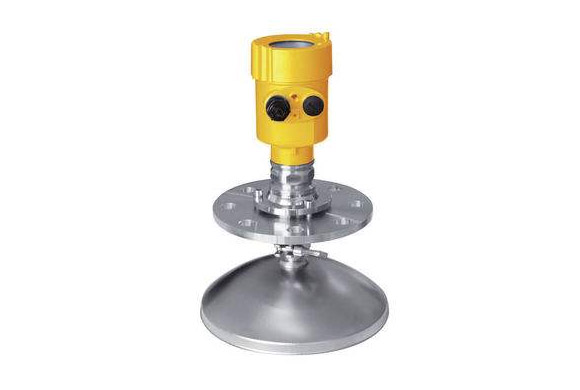

高頻雷達物位計

波長更短,對在傾斜的固體表面有更好的反射。

測量盲區更小,對于小罐測量也會取得良好的效果。

不受大氣中水蒸氣、溫度和壓力變化影響。

高信噪比,即使在波動的情況下也能獲得更優的性能。

  • {photo.msbox}

科沭高頻雷達物位計:雷達波段有6.8Ghz、26Ghz、至120Ghz。雷達物位計是將發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量??沏鹄走_(dá)物位計即使在工況比較復雜,存在虛假回波的情況下,其用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。


輸入

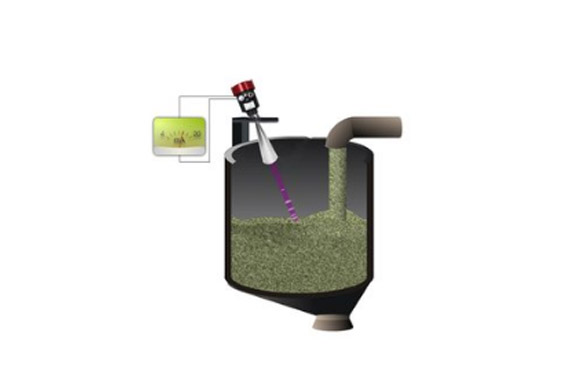

天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比: D=C×T/2 其中C為光速 因空罐的距離E已知,則物位L為: L=E-D
輸出
通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。


注意事項

科沭雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量,適用于溫度、壓力變化大;有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法,并可在工業頻率波段范圍內正常工作。
波束能量較低,可安裝于各種金屬、非金屬容器或管道內,對人體及環境均無傷害。

  • 技術規格

  • 測量范圍:0-70m

  • 頻率:6.8Ghz、26Ghz、120Ghz

  • 介質溫度:-40℃-250℃

  • 防護等級:IP67
